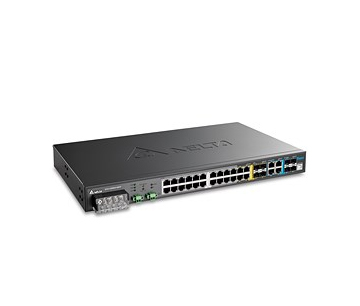

產品介紹

  產品特色
  IPv6 網絡地址與相鄰節點探索方便使用于大型網絡架構
  DHCP/BootP 自動派送IP地址網絡便利于IP管理
  DHCP option 82 中繼功能可將客戶端信息加入請求傳送給DHCP主機
  Port-based DHCP server，將IP與MAC互相綁定，更加方便IP管理
  Q-in-Q double VLAN技術用于多層VLAN傳送應用
  SNMP v1/v2c/v3用于實時遠程管理網絡設備
  支持SCADA或其他工業設備以EtherNet/IP與MODBUS TCP協議進行管理與監控
  ONE RING與ONE CHAIN特有高階備援多環網技術，網絡斷線自愈時間小于20ms
  STP/RSTP/MSTP建構備援環網,以確保網絡傳輸可靠度
  QoS(IEEE 802.1p)與TOS/DSCP優先處理對延遲時間敏感的應用
  IEEE 802.1Q VLAN, MAC-based VLAN, IP Subnet-based VLAN, VLAN isolation 與 GVRP 優化網絡規劃
  高級網絡安全機制–IEEE 802.1X, SSH, TACACS+, HTTPS與SNMP v3
  IEEE 802.3ad 聯機聚集協議以增加聯機帶寬
  Broadcast/Multicast/Unknown Unicast風暴控制以改善網絡傳輸質量
  Loopback-detection防止網絡循環風暴癱瘓網絡，自動關閉發生網絡循環的端口
  Cable diagnostic可自動檢測雙絞線線路質量，并定期回報狀態
  智能型Access Control List功能(ACL)
  每端口MAC過濾功能以防未授權MAC進行非法存取
  USB接口方便直接與筆記本電腦USB接口進行功能設定，免除繁鎖接頭轉接
  以IGMP與GMRP對L2 multicast封包進行過濾與管理
  RMON群組1,2,3,9( 歷史記錄 , 數據統計 , 警報及事件 )改善網絡監控時流量占用
  CPU使用率顯示實時掌握運轉狀態
  Port mirroring可1對多進行端口鏡像用來監控封包
  多種設定參數更新方式，TFTP, HTTPS與 HTTP
  SFP光纖模塊DDM診斷功能
  自動警報通知，可經由email, DI, 繼電器輸出，Syslog &SNMP trap 發出
  相容EtherNet/IP, Profinet, CC-Link IE與DNP 3.0等工業通訊協議

  技術規格
  標準
  協定
  IEEE 802.3 10Base-T
  IEEE 802.3u 100Base-T(X) and 100Base-FX
  IEEE 802.3ab 1000Base-T
  IEEE 802.3z 1000Base-X
  IEEE 802.3x Flow Control
  IEEE 802.1D Spanning Tree Protocol
  IEEE 802.1w Rapid Spanning Tree Protocol
  IEEE 802.1s Multiple Spanning Tree Protocol
  IEEE 802.1p Class of Service, Priority Protocols
  IEEE 802.1Q VLAN Tagging
  IEEE 802.1AD VLAN Q-in-Q
  IEEE 802.1X Port Authentication
  IEEE 802.3ad LACP Aggregation
  IEEE 802.1AB Link Layer Discovery Protocol

  交換技術
  儲存并傳送
  IEEE 802.3x 全雙工流量控制，半雙工背壓流量控制

  界面
  Fast Ethernet
  RJ45端口：20 10/100Base-T(X)，自動MDI/MDI-X跳線偵測，自動協商與連接速度偵測
  Fast Ethernet Combo 端口
  RJ45端口：4 10/100Base-T(X)，自動MDI/MDI-X跳線偵測，自動協商與連接速度偵測
  SFP端口：4 100Base-SFP
  Gigabit Ethernet Combo 端口
  RJ45端口：4 10/100/1000Base-T，自動MDI/MDI-X跳線偵測，自動協商與連接速度偵測
  SFP端口：4 100/1000Base-SFP
  控制端口
  USB B-Type 接頭
  數字輸入(DI)
  1組
  0~+5V 為 OFF
  +11V~30V 為 ON
  最大承受電流6mA.
  警報輸出(DO)
  1組干接點，最大承受電流2A @ 24VDC
  重置按鍵
  1組

  效能
  交換能力：12.8Gbps，線性，無阻塞傳輸
  交換轉換率：19Mpps
  MAC地址列表：16K
  封包暫存容量：1.5M bits
  IGMP Multicast群組：256
  最大VLAN數：255
  服務質量(QoS)：8 個優先權隊列
  DHCP主機：1,275 IP 地址
  巨型封包：9,216 Bytes

  網絡管理
  管理功能
  STP/RSTP/MSTP, LACP, QoS, IGMP Snooping v1/v2/v3, IGMP STP/RSTP/MSTP, LACP, QoS, IGMP Snooping v1/v2/v3, IGMP Query v1/v2, GARP, GMRP, VLAN, VLAN Q-in-Q, VLAN unaware, SSH, DNS, HTTP, HTTPS, RADIUS, TACACS+, SNMP v1/v2c/v3, SNMP Traps, TFTP, RMON, LLDP, BootP Server/Client, DHCP Server/Client, DHCP L2 Relay, DHCP Relay Option 82, DHCP Option 66/67, RARP, Telnet, Syslog, SMTP, SNTP Server/Client, IPv6, MODBUS TCP, EtherNet/I
  使用者安全與認證
  MAC filtering, HTTPS, SSH, 802.1x, TACACS+, SNMP v3
  設定接口
  Web Browser, Cisco-like Telnet CLI , USB Local Console, SNMP, MODBUS TCP, IEXplorer utility
  MIB
  MIB II, Bridge MIB, SNMP MIB, Ether-like MIB, Q-Bridge/P-Bridge MIB, IF MIB, Traceroute MIB, TCP MIB, UDP MIB, IP MIB, RMON Group 1,2,3,9, Delta Private MIB

  電源需求
  輸入電壓：
  LV: 2 組 36 ~ 72VDC (Tested @ 36 ~ 60VDC)
  HV: 1 組 85 ~ 264VAC / 88 ~ 370VDC (Tested @ 100 ~ 240VAC)
  最大輸入電流：LV 0.75A；HV 1.2A
  電流過載保護：內建，最大承受電流8A
  反極性保護：內建(VDC輸入)

  機構規格
  外殼：IP40強固金屬
  尺寸：44 mm(高) x 440 mm(寬) x 257 mm (深)
  重量：4950g
  安裝方式：19"機架式與壁掛式

  環境
  工作溫度：-25℃ ~ 70℃(-13℉ ~ 158℉)
  儲存溫度：-40℃ ~ 85℃(-40℉ ~ 185℉)
  工作濕度：5% ~ 95%(無凝結)

  認證
  安全規范：UL 60950-1, IEC 60950-1, CCC
  電磁干擾(EMI)：FCC 47 CFR Part 15 Subpart B Class A, IEC 61000-6-4, EN 55022(CISPR 22), EN 55032
  電磁耐受(EMS：IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11, IEC 61000-4-29
  沖擊：IEC 60255-21-2
  自由跌落：IEC 60068-2-32
  震動：IEC 60068-2-6
  Hi-Pot：1.5KV
